非标机械外壳定制加工全流程解析：从激光切割到焊接成型

引言：非标机械外壳定制加工为什么越来越受重视？

在自动化设备、医疗器械、食品机械、新能源装备以及各类机箱机柜的制造领域，一台设备的外观与防护水平，往往直接影响其市场竞争力。而承载这一功能的，正是非标机械外壳。

所谓非标机械外壳，是指根据客户特定需求定制的非标准尺寸、非标准形状的机械设备外壳。与标准化的通用外壳不同，非标外壳需要针对每一台设备的内部布局、散热要求、防护等级、安装方式和外观风格进行单独设计，量身定制。它不仅是设备的外衣，更是设备内部精密元件的第一道防护屏障。

近年来，非标机械外壳定制加工的市场需求持续增长。在自动化设备领域，不同生产线的设备形态各异，标准外壳无法适配；在医疗器械行业，外壳需耐受消毒剂的长期侵蚀，对材质和表面处理有严苛要求；储能柜体则需应对沿海盐雾与户外紫外线环境。正如行业分析所指出的，非标钣金定制正从单一的加工环节，演变为涉及结构设计、工艺协同与质量管控的系统性工程。

非标定制加工的核心价值在于“个性化适配”——让每一台设备都拥有与其功能、环境和使用场景完美匹配的外壳。而从激光切割到焊接成型的完整工艺链条，正是实现这一价值的技术保障。有行业观察者指出，真正可量产的非标外壳，依赖激光切割的±0.1mm精度、折弯回弹补偿算法和焊接的热变形控制。这意味着，一家合格的非标外壳定制工厂，必须具备从下料到成型、从焊接到底漆的全工序加工能力。

第一步：图纸设计与工艺评审——从需求到可制造的转化

非标机械外壳的定制加工，始于图纸，但远不止于图纸。

许多设备制造企业容易忽视一个关键事实：设计图纸上的完美构想，未必能在生产线上顺利落地。正如行业专家所指出的，“在大量非标零部件场景中，真正决定成本、交期和可交付性的，早在设计阶段就已经被锁死了”。一个倒角没有想清楚，意味着多一次装夹；一个壁厚不合理，意味着需要更换整个工艺路径。

因此，图纸设计与工艺评审阶段的核心任务，是将客户的需求和设计意图，转化为可制造、可检验、可交付的加工方案。这一环节的扎实程度，直接决定了后续激光切割、折弯成型、焊接拼装等所有工序的成败。

客户需求沟通与图纸获取

非标机械外壳的定制通常有三种合作模式：来图加工、来样测绘和协助设计。

来图加工是最为常见的模式，客户提供完整的工程图纸（CAD、三维模型或PDF格式），工厂直接按照图纸要求进行加工。但图纸的完整性往往参差不齐。有经验的加工厂在收到图纸后，第一步并不是立即编程，而是先确认现有资料能否支持稳定制造。这包括逐项核对图纸版本、视图是否齐全、材料牌号是否明确、关键尺寸与公差是否标注清晰、表面处理要求是否具体。

对于仅有样品而无法提供图纸的客户，工厂需要通过三维扫描或手工测绘的方式获取产品数据，再逆向生成工程图纸。而对于只有概念或功能需求、尚无具体设计的客户，工厂则需要凭借自身的技术积累，协助客户完成从需求到图纸的转化。正如非标零部件加工领域的一项共识所言：“功能需求需明确零部件的使用场景、承载能力、工作环境（温度、压力、介质等）”。

无论采用哪种模式，需求100%明确化、设计100%可制造化、风险100%可控化，是非标零件质量管控的三大核心原则。

工艺评审的关键考量

图纸到位之后，工艺评审便成为决定项目成败的关键环节。评审的核心是回答一个问题：这张图纸上的设计，能不能用现有设备和工艺做出来？做出来之后能不能达到质量要求？

工艺评审通常从以下三个维度展开：

材质选择。 非标钣金加工常用材料包括冷轧板（SPCC）、热轧板（SHCC）、镀锌板（SECC、SGCC）、不锈钢和铝板等。不同材料在成型性、焊接性、耐腐蚀性和成本方面差异显著。冷轧板成本低、易成型，适用于大多数喷涂件；热轧板厚度较大、成型难度高，多用于平板件；不锈钢耐腐蚀性能优异但成本较高；铝板轻便但折弯和焊接工艺要求更为严格。材料的选择本质上是性能需求、制造成本与工艺可行性的三维平衡。

加工工序可行性。 评审人员需要逐一评估设计中的每个特征是否能够在现有设备上实现。装配基准决定了找正逻辑，关键孔槽决定了刀具可达性，材料状态影响切削与变形管理，表面处理则影响工序顺序和最终交付状态。例如，深腔结构需要验证排屑与冷却方案是否可行；薄壁件需评估装夹变形风险；复杂的封闭式内凹结构可能导致模具无法进入。正如行业规范所强调的，可制造性分析的核心目标是“减少工艺复杂度、降低废品率、提升生产效率，并避免因设计不合理导致的折弯干涉、成形开裂、定位困难或后续焊接、装配障碍”。

跨部门协同评审。 优秀的非标加工厂会在图纸评审阶段邀请制造、采购、质检等团队提前介入，从可制造性、成本、可维护性等角度筛选最优方案。这种前置评审能够将重大风险在加工开始之前就识别并解决，而不是等到生产线出现问题再返工。

可制造性设计原则

可制造性设计是非标机械外壳加工领域的一项重要理念，其核心是让设计工程师在设计阶段就充分考虑加工工艺的约束条件。以下三项原则尤为关键：

最小折弯半径。 折弯是钣金加工中最容易出问题的环节之一。如果设计图纸上的折弯半径过小，板材在折弯时容易开裂或变形。行业通用规范要求，最小折弯半径需≥材料厚度乘以一个系数——钢材取1.5倍，铝材取2倍。对于锐角处，应增加工艺R角以避免开裂。一般建议R≥T（板厚），具体视材料而定。此外，折弯方向还需考虑模具干涉和操作空间。

冲孔排布与孔边距。 冲孔位置的合理性直接影响板材的强度与加工稳定性。密集的孔群容易导致板材变形，直径在3毫米以下的微孔应优先采用激光切割而非冲压。孔位与板材边缘的距离也有严格要求——对于折弯边，孔边距应≥2倍材料厚度；孔壁与折弯直壁之间也应保持足够距离，避免折弯时孔位变形。

焊接防变形设计。 焊接是机械外壳制造中应力最集中、变形最显著的环节。由于温度及应力产生的变形，经常导致焊件焊后的尺寸精度达不到要求。在设计阶段就应考虑减少焊缝数量和长度，合理安排焊缝位置，避免焊缝过度集中。对于外露的可见薄板表面，应尽量避免焊接，因为焊接后不仅会使工件变形，而且焊后很难修磨，同时会造成表面破坏。如实在无法避免，应尽量使焊缝靠近折弯边缘，同时远离孔的边缘，以减小变形。对于厚度大于2毫米的板材，可预先设置反变形工装。

上述设计原则的贯彻，能够在源头上大幅降低加工难度和废品率。有数据显示，严格执行可制造性设计规范的企业，可将试模周期缩短30%以上，单件加工成本降低15%至25%。这正是“设计即制造”理念的价值所在。

图纸设计与工艺评审阶段的工作告一段落后，合格的设计方案将进入下一环节——激光切割。激光切割的精度与效率，将决定外壳从图纸到实物的第一步能否走稳。

第二步：激光切割——精度与效率的起点

激光切割是机械外壳从一张平面钢板变为三维实体的第一道工序，也是决定后续折弯、焊接能否顺利进行的精度基石。如果说图纸设计决定了外壳“应该长什么样”，那么激光切割则决定了外壳“能不能长成那样”。

在非标机械外壳的定制加工中，激光切割承担着将二维图纸转化为三维零件轮廓的核心任务——外壳上的每一个安装孔、每一处异形开口、每一条边缘曲线，都需要在这一工序中精准落地。如果激光切割的精度不达标，后续的折弯成型将失去可靠的定位基准，焊接拼装也会面临累积误差的困扰。正如行业共识所指出的，真正可量产的非标外壳，依赖激光切割的±0.1mm精度、折弯回弹补偿算法和焊接的热变形控制。

激光切割的核心优势

相较于传统的剪板机下料、等离子切割或冲压工艺，激光切割在非标机械外壳制造中具有不可替代的优势。

精度高。 激光切割的线性公差可控制在±0.1mm以内，对于薄板（厚度≤3mm）甚至可达到±0.05mm的更高精度。国家标准《GB/T 19385-2003 激光切割质量和切割表面粗糙度》规定尺寸公差为±0.1mm。这意味着，外壳上每一个安装孔的位置、每一条边缘的轮廓，都能精准还原图纸设计，无需现场二次修整即可直接进入折弯工序。有行业资料显示，激光切割机的切割精度一般可控制在0.10mm左右，为后续加工奠定了精准基础。

切缝窄、材料利用率高。 激光束经过聚焦后，光斑直径极小，切缝宽度远窄于传统切割方式。窄切缝意味着更少的材料损耗和更高的材料利用率。配合专业的套料排版软件，可在同一张板材上最大化地排布不同形状的零件，有效减少边角料浪费。

切割边缘光滑，无需二次打磨。 激光切割的切口平滑、无毛刺或少量毛刺，无需后续打磨即可直接使用。对于非标机械外壳而言，这意味着切割后的面板边缘可以直接进入折弯工序，大幅缩短加工周期，同时避免打磨工序对外壳外观造成的二次损伤。

柔性加工，无需模具。 激光切割通过数控编程驱动，无需制作任何模具即可加工任意复杂轮廓——异形孔、不规则曲面边缘、密集孔群等均可一次性完成。这一特性使激光切割成为非标定制和小批量生产的理想选择，尤其适合设备制造企业新品研发阶段的外壳试制和迭代。

光纤激光切割：非标外壳的主流选择

在激光切割的技术路线中，光纤激光切割已取代传统CO₂激光成为行业主流。光纤激光切割在非标机械外壳加工中的优势体现在多个方面：

效率更高。 光纤激光的能量转换效率可达30%以上，是CO₂激光的3倍，切割速度提升30%至50%。高功率光纤激光（10kW以上）可切割20mm厚不锈钢或30mm厚碳钢，切割速度提升2至3倍。

能耗更低、维护成本更低。 光纤激光的能耗仅为CO₂激光的三分之一，维护成本降低50%。对于长期运行的加工厂而言，这意味着更低的运营成本和更具竞争力的报价空间。

切口质量更优。 光纤激光切割的切口光滑度可达Ra1.6μm以下，切缝垂直度好（垂直度误差≤0.02mm/m），无毛刺或少量毛刺，无需后续打磨。这对于外观要求较高的机械外壳而言尤为重要——光滑的切割边缘意味着更少的焊前处理和更美观的成品外观。

适应性强。 光纤激光可处理薄至0.1mm的不锈钢、铝合金等材料，也能高效切割厚板。从医疗仪器外壳的薄板精密切割，到工程机械外壳的厚板下料，光纤激光切割均能胜任。

排版优化：从源头降低成本和变形风险

激光切割并非简单地“把图纸上的形状切出来”。在正式切割之前，有一项至关重要的工作——排版优化。

排版优化的核心目标是在有限的板材面积内，最大化地排布零件，提高材料利用率。行业实践表明，科学的排版设计可将材料利用率提升20%以上。对于非标机械外壳的定制加工而言，材料成本往往占总成本的相当比重，排版优化带来的材料节省直接转化为客户采购成本的降低。

排版优化的另一重要功能是控制热变形。激光切割过程中，激光束将大量热量输入板材，如果切割路径设计不合理，热量在局部区域过度积聚，就会导致板材热膨胀不均，进而引发变形。有经验的工艺工程师会采取交替切割位置的方式，防止局部热量积聚；将长切割分段为较短的行程，允许间歇冷却；优先切割较大的轮廓以稳定材料，再处理小的内部特征。这些看似细微的路径规划，直接关系到外壳零件的平面度是否达标。

厚板切割后的去应力处理

非标机械外壳并非全部由薄板制成。重型设备、工程机械的外壳往往需要使用较厚的板材（8mm以上）。对于这类厚板切割件，一个容易被忽视但至关重要的环节是——去应力处理。

厚板在激光切割过程中，由于热输入集中且冷却速度较快，板材内部会产生较大的残余应力。如果这些应力不加以消除，在后续的折弯、焊接工序中，应力会逐渐释放，导致外壳变形、尺寸失准，甚至影响最终装配。行业通行做法是，在激光切割完成后对厚板零件进行去应力退火处理，使材料内部组织均匀化，减少应力集中。对于厚度超过8mm的低碳钢，建议将材料预热至100至150摄氏度以减少温度梯度和翘曲；对于尺寸稳定性要求极高的关键部件，还应应用切割后的应力消除退火。

激光切割工序完成后，精度合格的外壳零件将进入下一环节——折弯成型。折弯工序将决定一块平面的钢板如何变成立体的外壳，其精度控制同样不容忽视。

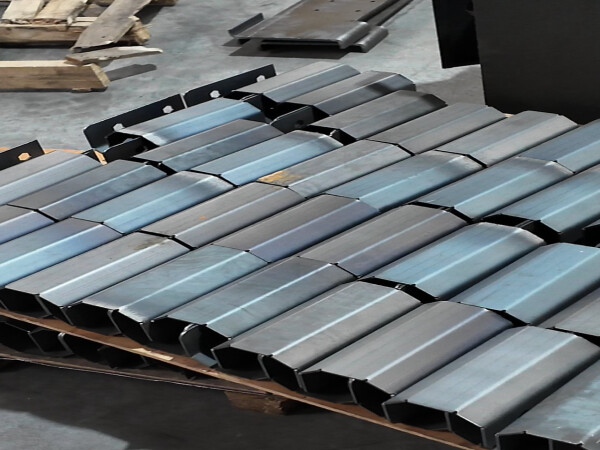

第三步：折弯成型——从平面到立体的关键转变

如果说激光切割决定了外壳“能不能长成图纸的样子”，那么折弯成型则决定了外壳“能不能立起来”。一块平面的金属板材，经过折弯工序的精准塑造，才能变成具有三维形态的机械外壳——面板的转角、边框的棱线、安装翻边的角度，全部在这一工序中定型。

折弯成型的本质，是利用上下模具对板材施加压力，使其在特定位置发生永久性塑性变形。看似简单的原理，在实际操作中却涉及角度控制、回弹补偿、顺序规划等一系列精密技术。任何一环出现偏差，都可能导致外壳无法装配、外观不合格甚至整批报废。行业内甚至有“折弯定生死”的说法——折弯做不好，前面激光切割的精度再好也白费。

数控折弯机的控制精度

非标机械外壳的折弯成型，早已告别了手工划线、对线的原始方式。现代数控折弯机通过伺服系统精准控制下压力和下压深度，折弯角度和尺寸均由程序精确控制。数控折弯机滑块重复精度可达±0.0004英寸（约0.01毫米），配合精良的模具，能够实现极高的成形精度。

在关键精度指标上，行业通行标准如下：

角度精度。 现代数控折弯机的角度控制精度通常可达到±0.5°，部分高端机型甚至可优于±0.3°。对于精密电子设备外壳、医疗仪器外壳等高要求产品，折弯角度误差需控制在±0.5°以内。这意味着，一个设计为90°的外壳转角，实际成品角度会稳定在89.5°至90.5°之间——这个精度足以保证外壳各面板之间的严密配合。

线性精度。 折弯位置的尺寸精度通常可达±0.1毫米至±0.3毫米。使用高端CNC后挡料器的折弯机，折弯位置精度可达±0.15毫米。这一精度水平确保了折弯边的长度和位置与图纸要求高度吻合。

直线度。 折弯后的直线度在每米长度上通常可控制在±0.05毫米至±0.1毫米范围内。对于长度超过一米的大型外壳而言，这一指标直接决定了面板拼接后缝隙是否均匀、整体外观是否平整。

上述精度指标的实现，依赖于数控系统的精准控制、高精度后挡料系统的自动定位以及操作技师的熟练调校。正如行业专家所指出的，数控折弯机通过交流伺服数控侧挡料和光栅控制加工角度等原理，使得挡料定位精度达±0.1毫米，角度控制精度达±0.5°。

折弯回弹补偿

折弯成型中最让工程师头疼的问题，莫过于回弹。所谓回弹，是指金属板材在折弯机上被压弯成形后，当外力撤除时，材料内部的残余应力会使其部分恢复原来的形状，导致实际折弯角度大于模具设定的角度。简而言之：你压到90°，松开后它可能弹回到92°甚至更大。

回弹并非偶然现象，而是金属材料的固有特性。回弹量的大小受多种因素影响：材料的屈服强度越高、弹性模量越低，回弹越大；相对弯曲半径（折弯半径与板厚之比）越大，表示变形程度越小，回弹也越大；板材硬度越高，折弯力越大且回弹也越大。折弯半径与板厚之比越大，回弹就越大。对于非标机械外壳而言，不同部位可能使用不同厚度和材质的板材，回弹量各不相同，这给精度控制带来了额外的挑战。

为了抵消回弹的影响，行业普遍采用“过弯补偿”的方法——在折弯时故意将角度压得比目标角度小一些，让材料回弹后刚好达到设计角度。过弯补偿角需根据试模结果修正，通常为回弹角的1.0至1.3倍。另一种更为彻底的方法是校正弯曲：在折弯行程末端施加额外压力，使工件在模具中产生微量的反向塑性变形，可显著减小回弹，校正力一般为自由弯曲力的3至10倍。

在实际生产中，经验丰富的折弯技师会结合材料牌号、板材厚度、折弯半径等参数，预先估算回弹量并在程序中设定补偿值。对于精度要求极高的关键部位，还会通过试折弯来验证补偿效果，再根据实测结果微调参数。正如《钣金件弯曲回弹的机理分析及补偿校正措施》一文所指出的，研究冲压成形模具结构设计中校正回弹的措施，以减小或补偿由于回弹所造成的误差，是保证弯曲件精度的关键。

复杂外壳的折弯顺序规划

如果说回弹补偿考验的是“怎么压得准”，那么折弯顺序规划考验的就是“先压哪、后压哪”。对于结构简单的单边折弯外壳，顺序问题并不突出。但对于那些具有多个折弯边、封闭式结构或复杂空间形态的非标机械外壳，折弯顺序的合理性直接决定了加工能否顺利进行、精度能否达标。

行业普遍遵循以下折弯基本原则：

由内到外进行折弯。 先折弯内部的翻边和结构，再折弯外部的轮廓。这样可以避免外部结构在后续折弯时干扰内部操作空间。如果在折弯封闭式外壳时先折了外围，内部翻边可能因模具无法进入而无法完成。

由小到大进行折弯。 先折弯尺寸较小的特征，再折弯尺寸较大的特征。小尺寸折弯相对灵活，对后续工序的干涉风险较低；而大尺寸折弯一旦完成，往往会限制后续操作的自由度。

先折弯特殊形状，再折弯一般形状。 特殊形状（如锐角折弯、小半径折弯、异形角度）的工艺难度较高、容错空间较小，应当优先处理；常规的直角折弯相对容易控制，可以放在后面。

前工序成形后对后续工序不产生干涉。 这是最根本的原则。每完成一道折弯，都应当确认已折弯的部分不会影响下一道折弯的模具装夹或材料翻转。在实际操作中，工艺工程师需要在编程阶段就在软件中进行干涉模拟，提前发现并调整存在冲突的折弯顺序。

除了顺序本身，累积误差的控制同样不容忽视。当一件外壳需要多道折弯时，每一道折弯都会产生微小的尺寸偏差，这些偏差如果方向一致、逐次叠加，最终可能导致成品尺寸严重超差。行业通行做法是：每加工一折要测量展开尺寸，避免累积误差产生；尽量避免以已折弯边靠位定位，如必须如此，前一折角度应略小于90度。正如一项关于折弯顺序与制程容差的研究所指出的，当板材以折弯方式加工时，个别折弯的制造误差会累积于完工成品的导出尺度上。

折弯半径的约束。 折弯半径的选择同样需要遵循工艺约束。小折弯半径是成型金属的延展性和厚度的函数。如果设计图纸上的折弯半径过小，板材在折弯时容易开裂或变形。一般建议最小折弯半径≥材料厚度（R≥T），具体视材料而定，对于铝合金等延展性较低的材料，这一数值还需适当放大。

折弯成型工序完成后，原本平面的金属板材已经变成了具有三维形态的外壳零件。但这些零件还只是“散件”——它们需要通过焊接拼装才能组合成一个完整的外壳。焊接工序将决定这些散件能否牢固地结合在一起，以及外壳的整体强度和外观能否达到设计要求。

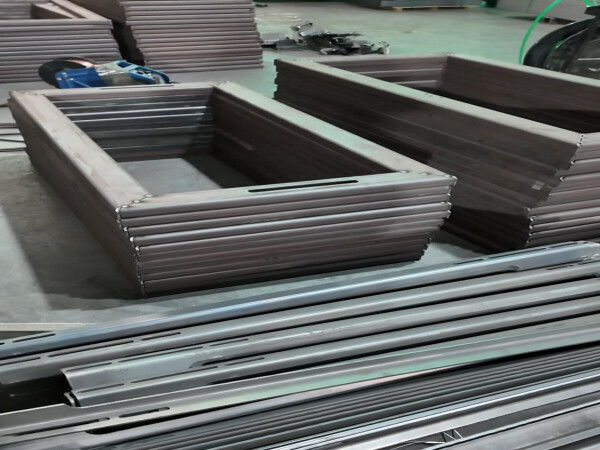

第四步：焊接与拼装——从零件到整体

激光切割赋予了外壳零件精准的轮廓，折弯成型赋予了外壳立体的形态，但真正将这些零件组合成一个完整、牢固、可用的机械外壳的，是焊接与拼装工序。

焊接的本质，是通过加热或加压使两个或多个金属零件在接头处实现原子间的结合，形成永久性连接。对于非标机械外壳而言，焊接不仅承担着结构连接的功能，还直接影响外壳的整体强度、密封性能和外观品质。焊接做不好，前面所有工序的精度都会在焊后变形中付诸东流。正如行业观察者所指出的，设备外壳更重视外观和平面度，支架更重视承载和孔位，机架则要看垂直度、对角线和整体刚性。不同的应用场景对焊接质量的要求各不相同，但有一点是共通的：焊接是将零件转化为产品的决定性工序。

钣金制作是金属加工的一种综合性工艺，焊接作为其中重要环节之一，对于成品的质量精度有着不可或缺的影响。然而，在此过程中由于温度及应力产生的变形，经常导致焊件焊后的尺寸精度达不到要求。

常见焊接工艺的选择

非标机械外壳的焊接加工，没有一种工艺能够适用于所有场景。不同的材料、板厚、结构形式和外观等级，需要匹配不同的焊接方法。

氩弧焊（TIG焊） 是精密钣金焊接中最常用的工艺之一。TIG焊采用非熔化钨电极，在氩气保护下进行焊接，具有焊接精度高、焊缝成型美观的特点，适合薄板焊接及对焊接质量要求较高的场合。该工艺常用于精密仪器外壳、医疗器械、精密电子设备钣金件的焊接，尤其适用于不锈钢和铝合金材料。TIG焊的焊缝成形细致，稳定性较好，适合外观要求较高的精密钣金件。不过，TIG焊的效率相对偏低，对于大批量生产场景，成本优势不明显。

气体保护焊（MIG/MAG焊） 是另一种广泛应用的焊接工艺。气体保护焊利用惰性或活性气体保护熔池不被空气氧化，具有焊接效率高、操作简便、适用于多种金属材料等优点。MIG焊焊接效率更高，适用于结构件、中厚板件及批量生产场景。对于机架、底座、加强件这类承力结构件，MIG焊非常常见且实用。但气体保护焊的焊缝外观相对较粗，飞溅较多，变形控制能力一般。

激光焊接 是近年来在精密钣金领域快速普及的新兴工艺。激光焊接以其能量集中、热影响区小、焊缝深宽比大等特点，在高精度、高强度钣金连接中占据重要地位。热影响区小、焊缝窄、变形控制能力强，适合高端外观件和自动化批量制造。适用于对焊接变形控制严格的产品，如通信设备外壳、航空航天零部件、新能源电池壳体等制造领域。激光焊接速度更快、效率更高、变形量小、人工成本低。由于激光能量柔性可控、热输入量小，既能满足薄壁钣金无痕拼接需求，也可应对各类工件的焊接作业，焊接密封性与结构牢固度俱佳，有效杜绝虚焊、漏焊。

电阻点焊 主要用于薄板局部连接，节拍快，常见于箱体、壳体类产品装配。点焊速度快、成本低，广泛应用于薄板连接和批量生产。它更像是薄板装配环节中的高效工具，适合局部连接和快速定位，但并不用于替代整条连续焊缝。

焊接工艺的选择需根据材料特性、产品结构、生产规模及性能要求等因素综合判断。没有哪种工艺适合所有项目，设备外壳更重视外观和平面度，支架更重视承载和孔位，机架则要看垂直度、对角线和整体刚性。

焊接变形控制：从零件到整体的精度保障

焊接变形是非标机械外壳制造中最常见也最棘手的问题之一。焊接过程中，局部加热和冷却收缩导致工件内部产生残余应力，进而引发角变形、弯曲变形、波浪变形等多种形式的尺寸偏差。薄板、大面积、长焊缝的外壳结构，变形风险尤为突出。

中国焊接学会理事、浙江工业大学杨建国副教授长期从事焊接应力变形控制研究，他指出，焊接变形控制是焊接结构可靠性的核心课题。在实际生产中，控制焊接变形需要从设计、工艺和操作三个层面综合施策。

对称焊接。 对称设置焊缝可以减少交叉和密集焊缝。在机柜框架焊接时，先焊对角线立柱与横梁的连接焊缝，再交替焊接四边，抵消单边收缩。采用双侧同向同时施焊的方式可以有效减小焊接变形。选用对称焊接与顺序焊接两种方式对比，对称焊接在控制残余应力方面具有明显优势。

分段退焊与跳焊。 长焊缝采用分段退焊法，将焊缝分成3至5段，从尾端向始端逆向焊接，每段长度控制在150毫米内，可有效减少热应力集中。当焊缝在1米以上时，可采用分段退焊法、分中分段退焊法、跳焊法、交替焊法。跳焊法多用于6至12毫米厚钢板的长焊缝，可以分散焊缝热量，避免或减小变形。采用不同的焊接方向和顺序，可使局部焊缝变形适当减小或相互抵消，从而达到减小总体变形的目的。

间断焊接。 在可能的情况下，将连续焊缝改成断续焊缝可减少焊缝和工件由于受热而产生的塑性变形。间断焊接可减少75%的焊缝填充量，同时也能保证所需强度。另一种减少焊缝填充量的途径是较多地采用间断焊接。长焊缝采用间断焊，段长50至100毫米，间隔20毫米，可分散热输入，避免连续焊接的累计变形。尽可能采用间断焊接，前提是满足设计要求。

刚性固定与反变形。 采用刚性固定法，将工件固定在高精度刚性平台上，配合磁性夹具、专用定位块或螺栓夹紧，限制焊接过程中的自由变形。用专用的工装夹具去固定和定位钣金件，以此限制焊接进程中的变形。焊接前使零件预先向焊接变形的相反方向弯曲或倾斜放置，使焊前的预置变形与焊后变形相互抵消。对角焊缝预测角变形方向，将工件预弯1至2度，抵消焊接后的收缩变形。

焊接顺序的合理规划。 根据工件的结构形式确定合理的组装顺序。如先焊主焊缝后焊次要焊缝，先焊对称部位的焊缝后焊非对称焊缝，先焊收缩量大的焊缝后焊收缩量小的焊缝，先焊对接焊缝后焊角焊缝。优化焊接顺序、控制薄板变形是精度管理中的重要组成部分。有案例表明，通过优化焊接顺序和加装固定工装，可将变形量从0.5毫米降到0.1毫米，装配一次通过。

打磨与修整：从结构件到成品外观

焊接完成后，外壳还不能直接进入下一道工序。焊缝表面的焊渣、飞溅、不平整，都需要通过打磨与修整来处理。

打磨与修整的核心目标有两个：一是去除焊接过程中产生的焊渣、飞溅和凸起焊瘤，保证焊缝表面光滑平整；二是为后续的表面处理（喷粉、烤漆等）提供清洁、平整的基底。如果打磨不到位，再好的表面处理工艺也无法掩盖焊缝的痕迹。

行业通行标准要求：焊缝平滑，呈鱼鳞状，不得出现堆起凸包、不均匀的现象。工件焊接完毕后，外观应用砂布重新打磨一遍，不能有手感刺边角的存在；不得存在焊渣、焊点、毛刺等，焊缝应光滑、平整。应保证工件的“边齐、面平”，包括工件上开口边缘的垂直平行度。焊缝的形状和尺寸应整齐一致，不应有裂缝、咬边、豁口、烧穿等缺陷。

焊接与拼装工序完成后，原本分散的金属零件已经组合成一个完整的外壳结构。但此时的外壳还远未达到交付状态——它还需要经过表面处理来获得最终的防护性能和外观效果，以及经过严格的质量检测来确认每一处尺寸和焊缝都符合图纸要求。

第五步：表面处理与后工序——外观与防护的最终保障

焊接与拼装完成后，机械外壳已经具备了完整的结构形态。但此时的外壳还远未达到交付标准——表面残留着焊渣、飞溅、油污和氧化皮，金属基材直接暴露在空气中，既缺乏防护能力，也远谈不上美观。表面处理工序，就是为外壳披上最后一层“防护衣”的关键环节。

表面处理在非标机械外壳制造中承担着双重使命：一是防护——通过致密的涂层或镀层隔绝空气与水分，防止基材锈蚀；二是装饰——通过颜色、光泽和质感赋予外壳符合设备定位的外观效果。正如行业共识所指出的，表面处理不仅能够提高机箱的耐腐蚀性、耐磨性、抗氧化性等性能，还能够增强其装饰性，满足不同客户的审美需求。

非标设计中，金属表面处理种类繁多，若理解不透，轻则锈蚀磨损频发，重则导致装配精度达不到要求。因此，选择合适的表面处理工艺并严格执行每一道工序，是确保外壳品质的最后一道防线。

常见表面处理方式

非标机械外壳的表面处理方式多种多样，不同材质、不同使用场景对表面处理的要求各不相同。以下几种是最为常见的工艺路径：

静电喷粉（喷塑） 是目前应用最为广泛的表面处理方式。其原理是通过高压静电将粉末涂料均匀吸附在工件表面，经高温固化后形成致密的防护层。静电粉末喷涂的涂层较厚、耐撞击、防锈能力强，颜色选择丰富，特别适合机箱、机架、外壳等产品。根据行业标准，粉末涂层厚度一般要求≥60μm，色差应小于或等于1.5个光泽单位。固化环节通常在约185℃的温度下保温15分钟左右完成。静电喷粉的优点在于涂层致密、防护性能优异、性价比高，是目前非标机械外壳最主流的表面处理方式。

液体油漆（烤漆） 是另一种常见的喷涂方式。与喷粉不同，液体油漆通过空气喷涂或静电喷涂将液态涂料涂覆于工件表面，颜色选择更为丰富，光泽度调节范围更广。液体油漆的涂层相对较薄，外观细腻度优于喷粉，适合对外观品质要求较高的设备外壳。但液体油漆的耐划伤性能和耐候性通常不及喷粉，且在环保方面面临更大的VOCs排放压力。在实际应用中，许多高端设备外壳会采用“底漆+面漆”的组合方案——底漆（如红丹防锈漆）提供基础的防锈能力，干膜厚度要求≥40μm；面漆（如醇酸调和漆）则赋予外壳最终的颜色和光泽，两遍面漆的干膜厚度要求≥85μm，总膜厚控制在125±10μm。

电镀 是通过电解原理在金属表面沉积一层防护金属的工艺。电镀形成的镀层致密、耐腐蚀性强，同时可改善工件的导电性或装饰性。常见的电镀方式包括镀锌、镀镍、镀铬等。电镀适合对耐腐蚀性要求较高的场景，以及对导电性有特殊要求的电气设备部件。但电镀工艺的环保门槛较高，废水处理成本大，且不适用于大型外壳的整体处理。

阳极氧化 是铝合金材质的专属表面处理工艺。通过阳极氧化，在铝合金表面形成一层坚硬、耐磨、耐腐蚀的氧化膜，同时可根据需求进行染色处理，获得丰富的颜色效果。阳极氧化后的表面具有独特的金属质感，外观品质高，但该工艺仅适用于铝及铝合金材料。

酸洗磷化 本身更多是作为预处理工序而非最终表面处理方式存在，但在某些对防锈要求不特别高的场景中，磷化后直接涂防锈油也可作为简易的表面防护方案。磷化的核心价值在于为后续涂层提供优质的附着基底。

表面处理前的预处理：决定附着力的关键

无论选择哪种表面处理方式，有一道工序是所有工艺都无法绕过的——预处理。预处理的质量，直接决定了最终涂层或镀层能否牢固地附着在基材上。

行业专家反复强调：在喷涂前，需要对表面进行预处理，包括除油、除锈、磷化等步骤。任何一道预处理工序的疏漏，都可能导致涂层起泡、脱落，使前面所有的加工投入付诸东流。

除油（脱脂） 是预处理的第一步。金属板材在储存和搬运过程中，表面会沾染油污、手汗和灰尘。如果这些污染物不被彻底清除，涂层将无法与基材直接接触，附着力大打折扣。除油通常采用碱性清洗剂或有机溶剂进行清洗，确保表面无残留油污。

除锈 是预处理的第二步。焊接过程中产生的高温会使金属表面形成氧化皮，长期存放的板材也会产生锈蚀。这些氧化皮和锈迹必须被彻底清除，否则锈蚀会在涂层下继续发展，最终导致涂层鼓包、剥落。除锈可采用机械打磨、喷砂或酸洗等方式。对于喷砂处理，行业标准要求除锈等级达到Sa2.5级——即钢材表面无可见油脂、氧化皮、铁锈，残留痕迹仅为点状或条纹状轻微色斑。

磷化 是预处理中最具技术含量的一步。磷化处理能够在金属表面形成一层均匀而粗糙的磷酸盐转化膜（磷化膜）。这层磷化膜具有双重功能：一是本身具有一定的防锈能力；二是其微观粗糙的表面结构能够显著增加涂层与基材之间的结合力。顺德一项关于磷化工艺的研究成果指出，磷化是家电、五金、汽配涂装前必备的预处理工序，直接决定面漆附着力与长效防护性能。磷化膜的厚度通常控制在1.5至4.5μm。

除油、除锈、磷化这三道预处理工序环环相扣，任何一道出现问题，都会影响最终涂层的附着力与防护寿命。

表面处理的质量要求

表面处理完成后，外壳的品质需要通过一系列严格的检测来验证。根据行业标准，非标机箱机柜的表面处理需满足以下核心要求：

外观质量方面，表面处理后应整洁光滑，无明显瑕疵和颗粒物。颜色和光泽度需符合设计要求，无明显色差和色斑。外表面应无橘皮、无堆粉、无气泡，喷涂均匀，光泽一致。

涂层附着力方面，涂层与基材应具有良好的结合力，不易脱落或起泡。附着力通常通过划格法（百格刀）进行检测。

防腐性能方面，表面处理后应具有良好的耐腐蚀性能，能够抵抗环境中酸碱盐等腐蚀因素的侵蚀。防腐性能的验证通常通过盐雾试验来完成，如中性盐雾测试48至72小时。

膜厚均匀性方面，需使用测厚仪检测涂层厚度，确保符合标准要求。

对于非标外壳而言，表面处理的质量检测还有一个特殊之处：由于每一件外壳的尺寸、形状和表面要求可能各不相同，检测需依据图纸逐项核对，无批量标准可参照。这意味着检测人员需要对每一件产品的每一处表面进行认真检查，确保外观和性能双双达标。

表面处理对非标外壳品质的最终意义

非标机械外壳的品质不仅体现在结构精度上，也体现在表面处理质量上。一个结构精准但表面粗糙、涂层不均的外壳，在客户眼中依然是不合格品。经过良好防腐处理的机箱壳体，能够在恶劣环境下保持良好的性能和外观。

表面处理工序完成后，外壳才真正从“结构件”变成了“成品”——它具备了交付客户的全部条件：精准的尺寸、牢固的结构、均匀的外观和可靠的防护。至此，从图纸设计到表面处理的完整工艺链条已经走完，接下来等待外壳的，是最后一道关口——质量检测与交付。

第六步：质量检测与交付——闭环的最后一道关口

激光切割赋予了外壳精准的轮廓，折弯成型赋予了外壳立体的形态，焊接拼装将零件组合成了完整的结构，表面处理为外壳披上了防护的外衣。但所有这些工序的成果，最终都需要通过一道严格的关卡来验证——质量检测。

质量检测是判断非标机械外壳是否满足设计要求和客户预期的最终手段。每一件外壳都要经过尺寸、外观、焊接、表面等多维度的全面检查，确认合格后才能进入包装和出货环节。正如行业共识所指出的，非标钣金加工成品检验是确定产品质量、达到客户需求的关键环节。

对于非标机械外壳而言，质量检测的意义尤为特殊。标准化产品可以依靠成熟的批量检验方案来把控质量，但非标产品每一件的尺寸、形状、要求可能各不相同，无法简单套用统一的检测模板。因此，建立一套覆盖全流程、适应非标特点的质量检测体系，是每一家非标外壳定制工厂的必修课。

关键检测项目

非标机械外壳的质量检测通常涵盖以下几个核心维度：

外形尺寸检测是质量检测中最基础也最重要的环节。检测人员需使用游标卡尺、千分尺、高度尺等通用计量器具，对产品的长度、宽度、高度、厚度等关键尺寸进行精确测量。根据行业通行标准，钣金外壳尺寸应符合图样要求，图样上未注公差要求的线性尺寸的极限偏差需参照相关标准执行。未注公差按国标执行，钣金厂通常选用m级（中等精度）作为默认标准。对于非标件下料，5件以内的产品长≤2000mm、宽≤1200mm时尺寸公差控制在±0.8mm。尺寸检测的目的是确保钣金成品的整体尺寸符合设计要求。

孔位精度检测直接关系到外壳能否顺利装配。检测人员需检查钣金上的孔位是否准确，孔距、孔径等是否符合图纸要求。孔位公差方面，圆孔中心距公差通常要求控制在±0.15mm以内。位置度误差一般要求≤Φ0.2mm。对于非标外壳而言，孔位精度一旦出现偏差，轻则增加现场装配难度，重则导致外壳无法安装到设备上。

平面度检测评估外壳表面的平整程度。根据国家标准GB/T 1184-2008，普通件平面度公差要求≤0.5mm/m²，精密件要求≤0.3mm/m²。平面度直接影响外壳与设备其他部件的贴合程度以及整体外观效果。平面度的检测可以使用水平仪或光学平面度测量仪。

焊接强度与质量检测是保障外壳结构安全的核心环节。焊缝应牢固、均匀，不得有虚焊、裂纹、未焊透、焊穿、豁口、咬边等缺陷。焊接后零件外表面应无夹渣、气孔、焊瘤、凸起、凹陷等缺陷。对于关键部位的焊缝，还需进行渗透检测或超声波检测以排查内部缺陷。焊接接头抗拉强度一般要求不低于母材强度的90%。

表面质量检测评估外壳的最终外观效果。外观检验人员需对产品的表面质量进行全面检查，包括表面平整度、表面光洁度、涂层质量等。钣金外壳不应有裂纹、裂口、分层、锈蚀、毛刺、锐边、划伤、磕碰等缺陷。涂、镀层应平滑光泽，无颗粒、露底等缺陷，同批产品应无明显色差。外观是钣金件的直观评价指标，需满足无明显缺陷、整洁一致的要求。检查距离通常为距离产品25cm，检查角度为45度。

非标件的检测特点

与标准化批量产品不同，非标机械外壳的检测有其独特的挑战和应对方式。

依据图纸逐项核对，无批量标准可参照。 每一件非标外壳都是根据特定图纸单独制造的，检测时无法依赖“标准样板”或“通用规格”来进行判断。检验人员需对照设计图纸，逐一核实每个尺寸、每个孔位、每处焊缝。对于非标零部件，通常实施全检而非抽检——所有非标零部件均需逐件检验合格。

检测方案的灵活制定。 非标产品的多样性要求检测方案必须因件制宜。检测人员需根据产品的具体结构、精度要求和应用场景，选择合适的检测工具和方法。对于复杂曲面钣金件，可能需要使用三坐标测量机进行全尺寸扫描检测；对于大型钣金结构件，则可能使用激光跟踪仪进行动态测量。

全流程的检验节点设置。 非标外壳的质量控制不应仅依赖成品终检，而应在整个加工流程中设置多个检验节点。根据钣金加工流程（下料→折弯→焊接→机加→表面处理）设置检验点。例如：下料后检查切割尺寸精度（±0.1mm），折弯后验证角度（±0.3°），焊接后检测孔位偏移（≤0.1mm）。这种“工序内检验”的模式能够及早发现并纠正问题，避免缺陷累积到最后才发现，大幅降低返工成本。

检验记录与可追溯性。 在检验过程中，检验人员需详细记录各项检验结果，包括测量数据、观察结果以及发现的潜在问题。这些记录不仅是产品合格的证明，也是后续质量追溯和改进的重要依据。

包装与出货——确保品质“最后一公里”

检测合格的外壳，还需要经过妥善的包装才能交付给客户。包装环节看似简单，实则是保障外壳品质的“最后一公里”——如果包装不当，前面所有工序的努力可能在运输途中毁于一旦。

钣金件在运输中易受潮、变形或表面划伤。行业通行做法是：对小件或精密件，用珍珠棉、气泡膜单独包裹，棱角处加硬纸板护角；使用泡沫塑料、木板、纸箱等包装材料进行包装，以保护外壳表面不受划痕和其他损伤。对于重型框架类产品，棱角处需加装加厚防撞护角，易刮擦部位缠绕气泡膜加耐水防护缠绕膜，整体用木质托盘或钢架固定。对于易生锈的碳钢件，还应使用防锈油纸或气相防锈膜进行防锈处理。

除了物理防护，包装还需确保产品易于识别和追溯。检验人员需检查产品的名称、规格、数量、包装要求、标识是否符合要求。全部确认无误后，方可安排发货。

质量检测与交付是贯穿非标机械外壳定制加工全程的质量闭环。从每一批原材料的入厂检验，到每一道工序的过程检验，再到成品的最终检验与包装出货，每一个环节都在为“品质”二字保驾护航。对于客户而言，选择一家建立了完善质量管理体系的加工厂，意味着每一件外壳的尺寸、精度、外观和性能都有据可查、有标可依。而对于加工厂而言，严格的质量检测体系不仅是保障客户利益的责任，更是自身专业能力的最好证明。

结语：非标机械外壳定制加工的价值与选择建议

回顾非标机械外壳从图纸到成品的完整旅程，我们走过了图纸设计与工艺评审、激光切割、折弯成型、焊接拼装、表面处理和质量检测六个核心环节。每一个环节都不是孤立的工序，而是环环相扣的精密协作体系——图纸设计阶段如果没有充分考虑折弯半径和焊接防变形，后续的加工就会处处受阻；激光切割的精度如果达不到要求，折弯成型就失去了可靠的定位基准；焊接过程中的变形如果没有得到有效控制，前面所有工序的精度都会在焊后付之东流；而表面处理和终检则是为整个流程画上圆满句号的最后两道关口。

正是基于对这一完整工艺链条的深刻理解，越来越多的机械设备制造企业倾向于寻找具备全工序自主加工能力的非标外壳定制工厂。全工序自主加工的价值，远不止是“省去了外协对接的麻烦”这么简单。它意味着尺寸精度的传递在厂区内闭环管理，每一道工序的质量都在同一个品控体系中受控，任何一个环节出现偏差都可以在现场快速响应和调整，而不需要等待外协厂家的排期反馈。更重要的是，全工序自主加工的工厂对最终成品品质承担全部责任，不存在“切割是另一家做的，焊接是我做的，问题出在哪里不好说”这种责任模糊地带。正因如此，每一件非标外壳的尺寸、精度、焊缝和外观，都在统一的品控标准下可追溯、可验证。

对于需要非标机械外壳定制的设备制造企业而言，选择加工合作伙伴时，不应只看报价高低，而应综合评估其是否具备完整的工艺链条、是否有足够的技术经验支撑全流程的质量管控、是否能在大批量与小批量之间灵活切换。具备激光切割、数控折弯、焊接成型、表面处理全工序能力的工厂，才是品质与交期的可靠保障。二十余年的行业经验反复验证了一个朴素的道理：把每一个环节都做扎实，把每一道工序都把控到位，最终的成品自然经得起检验。
